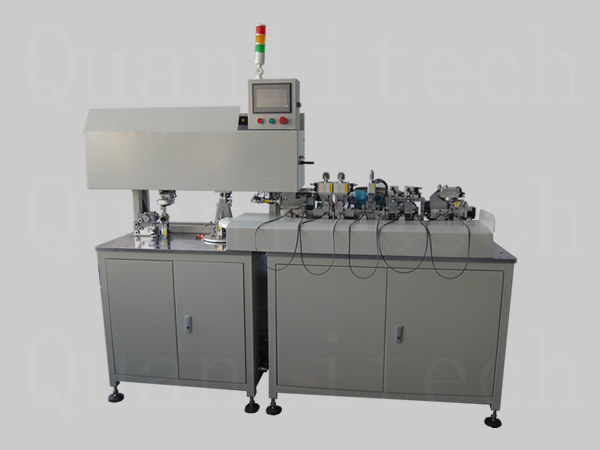

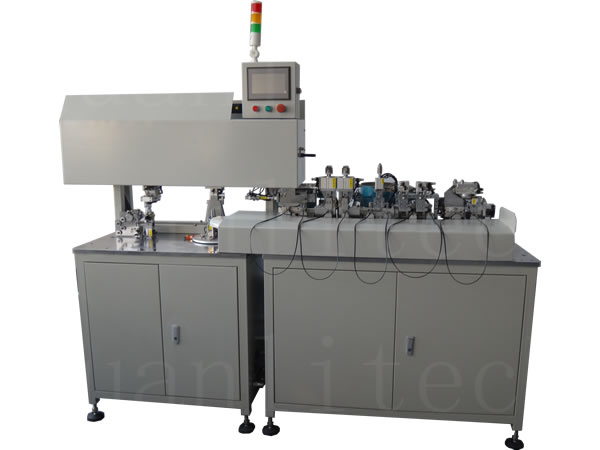

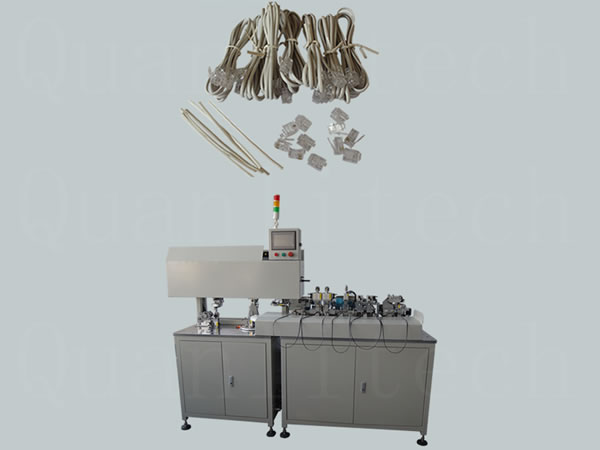

全自动电话线装配绕线扎线机

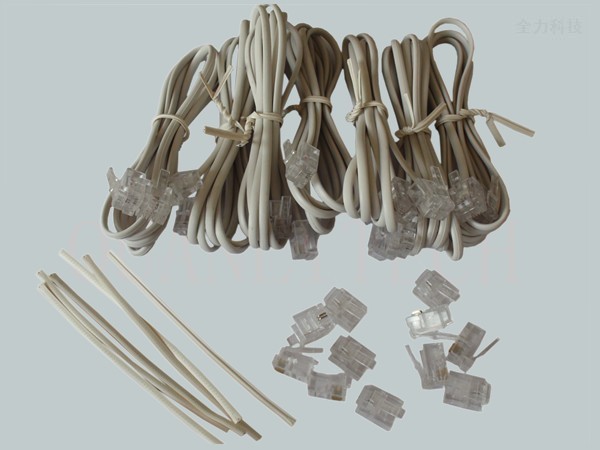

电话线自动压线检测机样品

全自动电话线装配绕线扎线机

全自动电话线装配绕线扎线机

产品名称：全自动电话线装配绕线扎线机

简介：全力科技根据客户需求，自主研发、设计、制造的全自动电话线装配绕线扎线机，实现自动送线、剥线、裁线、压水晶头、绕线、扎线出成品全自动化作业。完全取代了人工作业，大幅提高产品的品质和生产效率。

电源：AC22OV 50HZ

气源：≥0.5Mpa

产能：5-15次/Min(受线长的影响)

服务热线： 400-926-6656
QQ在线咨询
在线留言
设备特点
全自动电话线装配绕线扎线机
全自动电话线装配绕线扎线机

1、电话线长度150mm-1500mm可调 ；
2、通用2P、4P两种水晶头 ；
3、通用2芯、4芯两种线(线的外形尺寸一致，只是内部2芯与4芯的差异) ；

设备开发介绍/ PROJECT

        全力科技根据客户的需求，研制了全自动电话线装配绕线扎线机，由送线机构、裁线机构，剥线机构，压装水晶头机构，绕线机构，扎线机构，下料机构等工序组成；
        全力科技的专业制造团队根据项目要求严格按项目开发制造调试计划，于65天的制造周期内完成设备制造，达到了验收标准并交付给客户投入生产中。

功能介绍/function

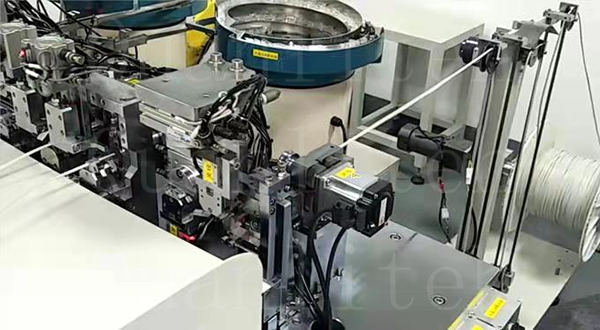

1、放线

     通过常规电机带动线盘转动放线，采用伺服电机输送线，通过圈数控制送线的长、短

放线

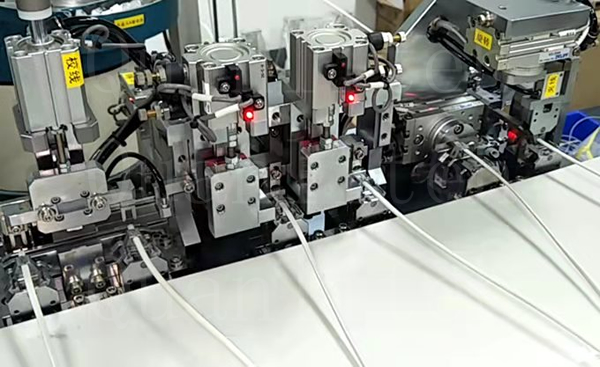

2、 剥线及切线

通过机械结构实现电线的剥线及切平

剥线及切线

3、压合

通过机械结构实现电线与水晶头的压合

压合

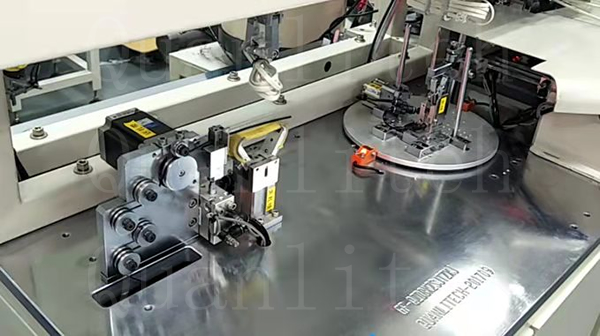

4、绕线、扎线

      通过步进电机旋转机构实现电话线的绕线，通过步进电机输送扎带，步近电机带动夹爪夹住扎带旋转扎紧电话线

绕线、扎线

项目开发流程/ process
  • 需求分析 需求分析
  • 制定方案 制定方案
  • 方案确认 方案确认
  • 签定合同 签定合同
  • 研发设计研发设计
  • 设计评审设计评审
  • 售后服务售后服务
  • 验收交付 验收交付
  • 样品确认 样品确认
  • 装配调试 装配调试
  • 生产加工生产加工
