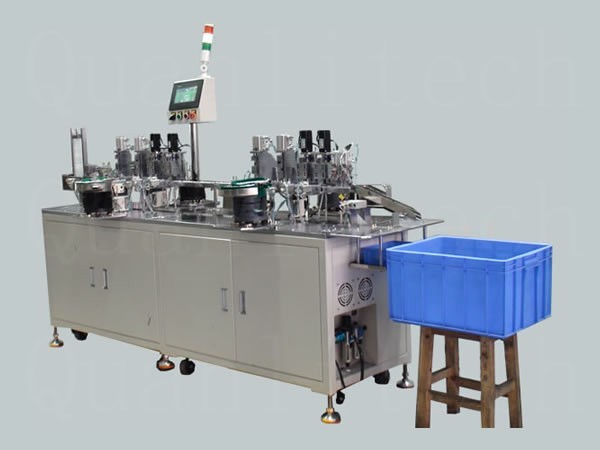

贯通式端子台自动机

贯通式端子台自动机样品

贯通式端子台自动机

机台编号：ZJJH20171220366
机台名称：ZJJH-贯通式端子台自动机
产能：10-12只/分
服务热线： 400-926-6656
QQ在线咨询
在线留言

introduce设备介绍

实现自动送中端，装中端，送支架，装支架， 送动片，装动片，送弹片，装弹片，压入，漏装检测，送底板，弹片端子组件套入底板，漏装NG分选，出半成品，半成品与后段组装机对接，送NC脚，装NC脚，送NO脚，装NO脚，送按钮，装按钮，送压杆，装压杆，CCD检测漏装，CCD检测漏装NG分选，除尘，送压盖，装压盖，导通测试，导通NG分选，出成品。

设备特点/ advantage
设备特点
  • 实现9种物料的装配检测
  • 通用2种规格产品
  • 实现快速产品换型，无需重新对位
  • 稳定高效率，不需要专人操作
  • 按时交付，交付即生产
  • 选用品牌电气元器件
项目介绍/ project
A、客户背景及痛点：客户是有名的按钮开关生产商，专供美的、春菊、莱克等品牌，现要求采用全自动组装检测设备，原手工组装生产有如下问题：

  • a、生产效率低、产能跟不上、工人招聘困难；

  • b、成品一次性合格率低：容易装反、漏装或组装不到位，甚至混料也会组装上去；

  • c、产品种类、规格多，物料多，工人需求量大，换线困难；

  • 以上三点问题客户非常苦恼，一直找不到解决的办法。

B、客户对设备要求高：根据产品特点和过往经验，和我们的项目工程师讨论后对新定制设备提出了如下要求：

  • a、 不同型号产品通用，切换生产只须更换与物料相关配件，须精确定位、快速更换；

  • b、装配测试线节拍：25PCS/MIN；

  • c、解决弹簧重叠，组装一致性不好等问题；

  • d、成品率需达到99%；

  • e、效率要求高，产能要从每班的2000件提升到目前的每班12000件；

C、根据客户需求，一起探讨自动送料方式、设备结构、定位方式、检测方式、电气配置，列出关键风险点、并逐个做出了解决方案，确定了基本方向和技术细节如下：

  • a、装配检测线包含2种型号产品的通用配件和型号配件的装配工位，工程设计型号配件快速更换功能，实现各型号产品生产；

  • b、各工位采用模块化装配机构，能独立运行调试；

  • c、产品本体采用转盘治具式+定位移料式机构，定位准确并确保线体节拍；

  • d、弹簧振动盘增加弹簧分离器解决弹簧叠加问题，确保弹簧来料正常；

  • e、采用第二代弹簧装配机构，弹簧装配稳定性达到99.5%；

  • f、研发设计、加工制造、装配调试严格执行项目计划的各关键时间节点，确保按时交货；

  • g、严格执行单工位调试稳定运行2万次以上，测试送料盘、料道及对接、物料定位取移等稳定性，避免物料装配过程中任何工位存在不稳定因素；

  • h、严格执行装配线调试稳定运行2万次以上，测试装配线各物料装配的稳定性，确保交付客户就能正常投入生产；
